Виды запорной арматуры


Виды запорной арматуры

Под запорной арматурой понимают устройства, при помощи которых можно регулировать подачу жидкости или газа в трубопроводах. Область применения этих изделий следующая:

  • Трубопровод, подключённый к жилым, промышленным или бытовым объектам для подачи воды и газа.
  • Трубопровод, по которому транспортируются агрессивные вещества, используется в нефтегазовой и химической отраслях. Отличительная особенность — более высокие требования к герметичности и антикоррозийным показателям.
  • Устройства для бытовых сетей тепло– и водоснабжения, канализации. Характерная черта — компактные размеры и легкость управления.

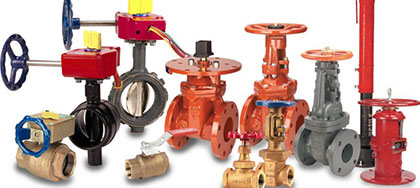

Можно выделить несколько разновидностей запорной арматуры: это краны, задвижки, вентили и заслонки. В зависимости от вида устройства, оно может иметь следующие маркеры на корпусе:

  • стандартное и максимальное давление;
  • стандартная и максимальная температура перекачиваемой среды;
  • диаметр прохода;
  • завод-изготовитель;
  • материал изготовления;
  • климатическое исполнение;
  • тип привода;
  • категория размещения;
  • метод подключения к трубопроводу;
  • название модели;
  • дата, номер партии и другая дополнительная информация.

Краны


Монтируются на водо-, трубо-, газо– и паропроводах. Отличаются небольшими размерами (диаметр 1-3 дюйма) и весом (0,8-8,5 кг). В зависимости от метода герметизации могут быть натяжными или сальниковыми. Могут крепиться тремя способами:

  • муфтовым (фиксирующие гайки накручиваются на предусмотренную конструкцией резьбу на трубе);
  • фланцевым (главные элемент — фланцы, которые скрепляются между собой болтами);
  • сварочным.

Вентили


Эта запорная арматура отличаетсявысоким уровенем герметичности, а потому она может быть использована на газопроводах. Крепиться могут муфтовым, сварочным или фланцевым методом. Вентили приводятся в действие:

  • маховиком (мускульной силой);
  • электроприводом;
  • пультом ДУ.

Задвижки


Универсальное устройство, которое может устанавливаться на все виды трубопроводов. Конструктивно состоит из крышки и корпуса, между ними размещается затвор. Могут изготавливаться из стали, чугуна и сплавов цветных металлов. Приводятся в действие электрическим приводом, гидроприводом или ручным способом. К преимуществам задвижек можно отнести:

  • компактные размеры;
  • простота обслуживания;
  • малое сопротивление.

Заслонки


Главный элемент у этой запорной арматуры — диск, вращающийся вокруг оси. Чаще всего устанавливаются на трубах большого диаметра, по которым подаётся газ и жидкость под небольшим давлением. Отличаются низким показателем герметичности. В большинстве моделей диск изготавливается из стали, а корпус — из чугуна. Управляется маховиком (вручную), электро– или гидроприводом.

Запорная арматура для агрессивных сред


Отдельно необходимо упомянуть об устройствах, которые используются в нефтегазовой и химической сферах. Здесь применяют задвижки, вентили и краны, их выбор будет зависеть от следующих характеристик:

  • необходимый показатель герметичности;
  • плотность перекачиваемой среды;
  • коэффициент надежности;
  • срок эксплуатации.

Чаще всего для трубопроводов, по которым подаются агрессивные вещества, используют вентили. Седло и золотник у них тесно сопряжены, из-за чего нет трения. Вместо сальниковых узлов применяют сильфонные. Рабочее давление вентилей будет зависеть от среды, с которой они контактируют:

  • жидкость — 1,6 МПа;
  • пар — 1 МПа;
  • газ — 0,6-1,6 МПа.

Обычно вентили изготавливают из стали, которую покрывают антикоррозийным составом — такие устройства нормально функционируют при температуре до +350°С.

Как проверить запорную арматуру на прочность и герметичность?


Это оборудование чаще всего изготавливается из стали методом литья, а потому могут появиться следующие дефекты:

  • пористость;
  • газовые или песчаные раковины;
  • трещины;
  • неоднородность материала.

Чтобы убедиться в прочности устройства — необходимо провести исследование, делают это на специальном производственном стенде. В элемент, который проходит проверку, подают воду заданной температуры и под определённым давлением. В зависимости от того, где именно планируется установка арматуры, условия давления, температуры и состава жидкости могут меняться. После испытания изделие визуально проверяется специалистом на предмет появления дефектов. Необходимо исключить наличие:

  • утечек;
  • деформаций;
  • «потения» металла;
  • механических повреждений;
  • снижение показателей манометра.

Что касается проверки герметичности, то исследование должно выявить следующие моменты:

  • плотность участков, которые подвергаются притирке;
  • качество изготовления отдельных элементов конструкции;
  • герметичность запорного элемента (маховика, рычага и прочего).

Исследование на герметичность всегда осуществляется двумя специалистами. Проверка одним человеком категорически запрещена!

Источник: ООО «Автоматизация и промышленная арматура»
