Что такое криостат: устройство, виды и сферы применения

Что такое криостат: устройство, виды и сферы применения

Криостат — это специализированное оборудование, предназначенное для создания и поддержания низких температур в замкнутом объеме. В отличие от обычных холодильных камер, здесь речь идет о диапазоне, который может опускаться до -196 градусов цельсия и ниже. Такое устройство необходимо для проведения научных исследований, хранения биологических материалов и работы с веществами, требующими особых условий.

Основная задача прибора заключается в обеспечении постоянной среды, изолированной от внешнего воздействия. Низкая температура поддерживается за счет обмена холода между рабочим телом и охлаждаемым объектом. При этом конструкция криостата предусматривает надежную теплоизоляцию, чтобы минимизировать потери энергии и обеспечить стабильность параметров на протяжении всего цикла эксплуатации.

В современной практике используют криоагенты, такие как жидкий азот или гелий, которые обладают низкими температурами конденсации. Именно эти вещества позволяют достигать необходимых показателей в лабораторные сроки. Понимание того, что такое криостат, важно не только для специалистов, но и для всех, кто сталкивается с вопросами сохранения чувствительных образцов или проведения точных физических экспериментов в условиях глубокого охлаждения.

При возникновении неисправностей в работе оборудования своевременный ремонт криостатов позволяет быстро восстановить необходимые параметры и продолжить эксплуатацию устройства без потери образцов.

Криостат: определение, принцип работы и ключевые характеристики устройства

Криостат представляет собой техническое устройство, главная функция которого заключается в создании и стабилизации экстремально низких температур внутри изолированной камеры. В отличие от бытовых холодильников, этот прибор способен работать в диапазоне от -80 до -270 градусов цельсия, что делает его незаменимым для хранения биологических образцов и проведения физических экспериментов. Принцип действия основан на циркуляции хладагента, который забирает тепло у объекта и выводит его наружу, обеспечивая необходимую среду для чувствительных материалов.

Как работает система охлаждения

Процесс получения холода строится на фазовых переходах веществ или работе компрессорных установок. Жидкостный криостат использует испарение сжиженных газов, таких как азот или гелий, температура кипения которых соответствует требуемым параметрам. Механические модели функционируют по циклу Стирлинга или Гей-Люссака, где газ сжимается и расширяется, поглощая тепловую энергию. Важным аспектом является точности поддержания температуры, которая зависит от качества изоляции и эффективности теплообменников.

Термоизоляция: многослойные экраны и вакуумная прослойка предотвращают обмена теплом с посторонним источником из внешней среды.

Регулировка: электронные контроллеры управляют подачей хладагента или мощностью компрессора для компенсации колебаний.

Безопасность: датчики давления и уровня жидкости защищают оборудование от аварийных ситуаций при использовании летучих веществ.

Основные технические параметры

При выборе прибора учитывают не только минимальный порог охлаждения, но и стабильность режима. Ключевые характеристики включают объем рабочей камеры, скорость достижения заданных значений и энергопотребление. Современные системы оснащены функциями удаленного мониторинга, позволяющими отслеживать состояние образцов в режиме реального времени. Также важна совместимость с дополнительными аксессуарами, такими как манипуляторы или оптические окна, которые расширяют область применения устройства в научных исследованиях.

Отличия криостата от холодильника и морозильной камеры: технические и функциональные различия

Несмотря на внешнее сходство с бытовой техникой, криостат решает принципиально иные задачи. Если обычный холодильник предназначен для замедления биохимических процессов в продуктах при температурах выше -25 градусов цельсия, то рассматриваемое устройство работает в диапазоне глубокого холода, часто ниже -150°C. Это фундаментальное различие диктует совершенно другой подход к проектированию, выбору материалов и методам управления климатом внутри камеры.

Температурный диапазон и физика процесса

Главное отличие заключается в достижимых показателях. Морозильная камера использует стандартные фреоны, которые не способны обеспечить необходимые условия для криогенных исследований. В то же время специализированное оборудование применяет вещества с низкими температурами конденсации, такие как жидкий азот или гелий. Низкая температура поддерживается за счет обмена энергией при фазовых переходах этих агентов, что невозможно реализовать в бытовом компрессорном цикле. Именно поэтому криостат способен сохранять структуру белков и клеток без образования разрушительных кристаллов льда.

Конструктивные особенности и изоляция

Устройство криостата требует применения уникальных инженерных решений для минимизации теплопритоков:

Вакуумная изоляция: пространство между стенками откачано до высокого вакуума, что практически исключает конвекцию и теплопроводность газа.

Специальные материалы: используются металлические сплавы и композиты, сохраняющие пластичность и прочность при экстремальном охлаждении, тогда как обычная сталь становится хрупкой.

Многослойные экраны: внутри вакуумной полости размещаются отражающие слои, блокирующие радиационный перенос тепла.

Функциональное назначение и точность

Бытовая техника создана для хранения, а научный прибор — для проведения экспериментов или долгосрочного архивирования ценных образцов. Термостаты в составе системы обеспечивают точности поддержания температуры с погрешностью менее 0,1 градуса, что критически важно для воспроизводимости результатов. Кроме того, многие модели оснащены системами безопасности, предотвращающими разгерметизацию при резком испарении хладагента. Понимание этих различий помогает правильно подобрать оборудование для конкретных задач, будь то медицинская диагностика или фундаментальная физика.

Виды криостатов по типу хладагента и температурному диапазону работы

Классификация оборудования напрямую зависит от того, какое вещество используется для отвода тепла. Выбор хладагента определяет минимальный порог охлаждения, стоимость эксплуатации и сложность обслуживания. В современной практике выделяют несколько основных типов устройств, каждый из которых оптимален для своего диапазона температур и специфических задач.

Азотные и водородные установки

Наиболее распространенным вариантом является жидкостный криостат, работающий на азоте. Температура кипения этого вещества составляет -196 градусов цельсия, что покрывает потребности большинства биологических лабораторий и медицинских банков. Такие модели отличаются относительной простотой заправки и доступностью расходных материалов. Для более низких диапазонов, вплоть до -253°C, применяют водород, однако его использование требует повышенных мер безопасности из-за взрывоопасности. Эти системы идеально подходят для хранения стволовых клеток, спермы и эмбрионов.

Гелиевые криостаты сверхнизких температур

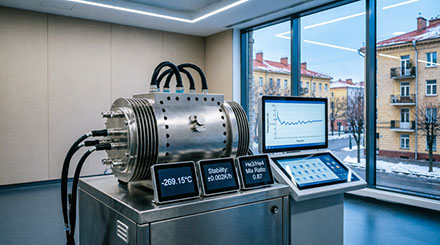

Когда требуются экстремальные условия, близкие к абсолютному нулю, незаменимым становится гелий. Его температура кипения около -269°C позволяет проводить исследования в области квантовой физики и сверхпроводимости. Конструкции криостата такого типа часто включают сложные каскадные системы охлаждения и магнитные экраны. Из-за высокой стоимости гелия и его дефицита, современные модели оснащены рефрижераторами замкнутого цикла, которые конденсируют пар обратно в жидкость, минимизируя потери. Это оборудование относится к классу high-end и требует квалифицированного персонала для обслуживания.

Механические холодильные машины

Альтернативой расходуемым криоагентам служат устройства с компрессорным охлаждением. Они не требуют постоянной дозаправки, так как работают по замкнутому циклу сжатия и расширения газа. Диапазон таких приборов обычно ограничен отметкой -80...-150°C, но они обеспечивают высокую автономность. Низкая температура поддерживается за счет обмена теплом через регенеративные теплообменники. Такие решения выбирают для промышленных применений, где важна стабильность и отсутствие зависимости от поставок сжиженных газов.

Области применения криостатов в медицине, науке и промышленности

Универсальность оборудования позволяет интегрировать его в самые разные технологические цепочки. От сохранения генетического материала до создания сверхпроводящих магнитов — везде требуется надежный источник холода. Область применения этих устройств постоянно расширяется по мере развития новых технологий и методов диагностики.

Медицина и биология

В здравоохранении криостат является стандартом для долговременного хранения биологических образцов. Криобанки используют их для консервации стволовых клеток, спермы, яйцеклеток и эмбрионов при температурах ниже -150 градусов цельсия. В гистологии специальные микротомы-криостаты позволяют делать тончайшие срезы замороженных тканей для экспресс-диагностики во время операций. Также оборудование необходимо для хранения вакцин, ферментов и других термолабильных препаратов, теряющих активность при обычном замораживании.

Научные исследования и физика

Фундаментальная наука не может существовать без доступа к экстремальному холоду. Ускорители частиц, такие как Большой адронный коллайдер, оснащены тысячами тонн сверхпроводящих магнитов, которые работают только в жидком гелии. Квантовые компьютеры также требуют изоляции от тепловых шумов, которую обеспечивает многоступенчатое охлаждение. Лабораторные эксперименты с новыми материалами, изучение свойств сверхтекучести и сверхпроводимости проводятся исключительно в условиях, создаваемых специализированными установками.

Промышленность и обработка материалов

В производственном секторе низкие температуры используются для изменения физических свойств веществ. Криогенная обработка металлических инструментов и деталей значительно повышает их износостойкость и срок службы за счет завершения фазовых превращений в структуре стали. В пищевой промышленности шоковая заморозка сохраняет текстуру и вкус продуктов лучше традиционных методов. Кроме того, оборудование применяют для усадки посадочных мест при сборке прецизионных механизмов и для очистки поверхностей сухим льдом без использования абразивов и химикатов.

Устройство криостата: основные компоненты и схема работы системы охлаждения

Понимание внутреннего строения прибора необходимо для правильной эксплуатации и своевременного выявления неисправностей. Конструкция любого устройства направлена на максимальную изоляцию холодной зоны от окружающей среды. Несмотря на различия в типах хладагентов, базовые элементы остаются схожими и обеспечивают надежное функционирование всего комплекса.

Ключевые конструктивные элементы

Сердцем аппарата является сосуд Дьюара или вакуумная камера, выполненная из нержавеющей стали или алюминиевых сплавов. Пространство между стенками откачано для исключения теплопередачи через газ. Важную роль играют насосы, которые создают и поддерживают высокий вакуум в изоляционном слое. Для контроля состояния внутри установлены датчики уровня жидкости, манометры и термометры сопротивления. Все эти компоненты объединены в единую систему управления, которая автоматически регулирует параметры и сигнализирует об отклонениях.

Принцип циркуляции и теплообмена

Схема работы зависит от выбранного метода охлаждения. В открытых системах хладагент поступает во внутреннюю камеру, где испаряется, забирая тепло у объекта. Образовавшийся газ выходит через предохранительные клапаны или внешний контур рекуперации. В закрытых циклах компрессор сжимает газ, который затем охлаждается в теплообменнике и расширяется в детандере, производя холод. Низкая температура поддерживается за счет обмена энергией в регенеративном теплообменнике, где встречные потоки газа эффективно передают холод друг другу. Такая конструкция позволяет достигать стабильных показателей без постоянного расхода дорогостоящих веществ.

Вакуумный барьер: предотвращает конвекцию и теплопроводность через газовую среду.

Радиационные экраны: многослойная изоляция из полимерной пленки с металлическим напылением отражает инфракрасное излучение.

Опоры низкой теплопроводности: специальные элементы крепления внутренней емкости минимизируют приток тепла через твердые тела.

Герметичные вводы: позволяют подключать измерительные приборы и манипуляторы без нарушения вакуума.

Техническое обслуживание криостата и правила безопасной эксплуатации

Долговечность оборудования и безопасность персонала напрямую зависят от соблюдения регламентов обслуживания. Работа с экстремальным холодом и сжиженными газами требует особой дисциплины и внимательности. Регулярная профилактика не только продлевает срок службы прибора, но и предотвращает аварийные ситуации, которые могут привести к потере ценных образцов или травмам.

Регламент технического обслуживания

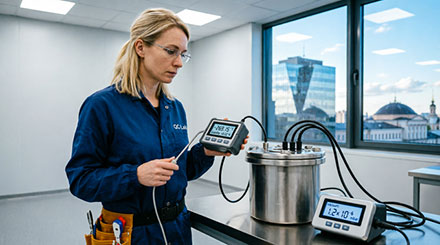

Плановые мероприятия включают контроль уровня вакуума в изоляционной полости, так как его ухудшение резко увеличивает расход хладагента. Необходимо регулярно проверять герметичность соединений и состояние уплотнений. Датчики уровня и температуры должны проходить периодическую поверку для обеспечения точности показаний. Если устройство оснащено компрессором, следует менять масло и фильтры согласно инструкции производителя. Все записи о проведенных работах фиксируются в журнале эксплуатации для отслеживания истории обслуживания.

Меры безопасности при работе

Главная опасность при использовании криостатов — риск асфиксии и обморожения. Помещение, где установлено оборудование, должно быть оснащено эффективной вентиляцией и датчиками содержания кислорода. Персонал обязан использовать средства индивидуальной защиты: термостойкие перчатки, защитные очки и закрытую обувь. Запрещается прикасаться к металлическим частям установки голыми руками. При заправке жидким азотом или гелием необходимо соблюдать осторожность, чтобы избежать разбрызгивания. В случае утечки газа следует немедленно эвакуировать людей и проветрить помещение.

Контроль атмосферы: установка стационарных газоанализаторов для мониторинга уровня кислорода в воздухе.

Обучение персонала: регулярные инструктажи по действиям в чрезвычайных ситуациях и правилам первой помощи при обморожении.

Маркировка: четкое обозначение зон опасности и путей эвакуации в непосредственной близости от оборудования.

Аварийный запас: наличие резервных емкостей для временного хранения образцов на случай отказа основной системы.

Источник: Tecsyst
