Измерение крутящего момента дистанционным способом

При проектировании, сборке и эксплуатации технологического оборудования с вращающимися элементами у инженеров не всегда есть возможность установить измерительные приборы в разрез вала. Из-за этого возникают сложности в определении крутящего момента этих устройств. Для решения этой проблемы используются системы дистанционных бесконтактных замеров.

Датчик крутящего момента применяют в узлах и агрегатах с подвижными элементами и в труднодоступных местах станков. Цифровые устройства подключаются к измерительным системам без преобразователей сигнала и работают с частотой до 100 Гц. Универсальный интерфейс RS-485 позволяет использовать их с контроллерами и анализаторами различных производителей.

Особенности датчиков

Приборы для определения крутящего момента предназначены для эксплуатации на промышленных объектах и надежно защищены от негативного воздействия внешних факторов. Они имеют такие особенности:

компактные габариты, благодаря которым сенсоры легко разместить в условиях ограниченного пространства внутри оборудования;

большой диапазон рабочих температур, что предотвращает повреждение внутренних компонентов из-за перегрева;

соответствие действующим нормативам, устройства внесены в реестр СИ и могут использоваться для экспертных исследований.

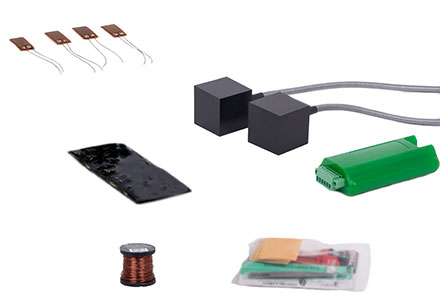

В базовую поставку входит комплект тензорезисторов с измерительным модулем, преобразователь интерфейса и приемо-передаточный модуль, а также дополнительные аксессуары для крепления. Кроме того, при покупке пользователь получает SCADA-систему с необходимыми утилитами.

Принцип работы

Измерение крутящего момента дистанционным способом производится на основе тензометрического метода. На вал приклеивается тензомост, подключенный к измерительному усилителю.

Передача энергии осуществляется через воздушный трансформатор. Для этого необходимо сделать на валу катушку индуктивности из комплектной проволоки, которая вместе с другими элементами датчика формирует резонансный контур. На передающей стороне располагается магнитопровод, который вместе с встроенной в приемо-передатчик емкостью образует дополнительный резонансный контур.

Сигнал от измерительной системы передается к преобразователю интерфейса, после чего поступает на компьютер в установленное программное обеспечение. Приложение может автоматически формировать протокол проверки с результатами замеров, графиками и выводом о прохождении теста.

Источник: ZETLAB
