Невидимые защитники: как синус-фильтры и силовые опции VEDA VFD спасают ваши двигатели и бюджет

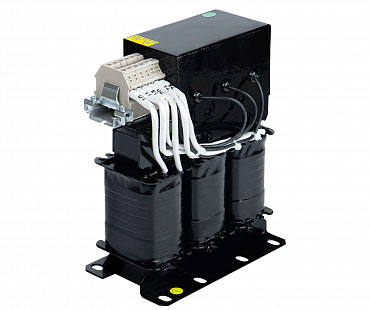

синус-фильтр для преобразователей частоты VEDA VDF

Вы установили преобразователь частоты VEDA VFD, и двигатель теперь работает плавно, экономя энергию. Кажется, цель достигнута. Но часто на этом этапе совершают роковую ошибку — экономят на защите самого частотника и подключенного к нему оборудования. Шумные двигатели, перегрев подшипников, ложные срабатывания защит и даже выход из строя дорогостоящих датчиков — все это может быть следствием работы «голого» ПЧ. К счастью, эти проблемы решаемы. В линейке VEDA предусмотрен целый арсенал силовых опций для преобразователей частоты VEDA VFD, главными «тяжеловесами» среди которых являются синус-фильтры. Эта статья объяснит, как эти устройства работают, когда они критически необходимы, и как их правильный выбор превращает вашу систему привода из источника проблем в эталон надежности.

Проблема, которую не видно: гармоники искажения и их разрушительное действие

Преобразователь частоты (ПЧ) работает по принципу широтно-импульсной модуляции (ШИМ). На выходе он формирует не идеальную синусоиду, а серию прямоугольных импульсов. Это вызывает два основных негативных эффекта:

Высокочастотные гармоники в выходном напряжении: Эти «паразитные» частоты (кратные основной) создают дополнительные потери в обмотках двигателя, вызывая его перегрев и снижая КПД на 3-8%.

Пиковые напряжения (перенапряжения) на длинных кабелях: Из-за эффекта отражения волны на концах кабеля длиной более 50-70 метров могут возникать скачки напряжения до 2-3 раз выше номинального. Это убивает изоляцию обмоток двигателя, приводя к межвитковым замыканиям.

Именно для борьбы с этими явлениями и существуют силовые опции.

Что такое синус-фильтр и как он работает?

Синус-фильтр (дроссель-конденсаторный фильтр) — это пассивное устройство, которое устанавливается между выходом ПЧ и двигателем. Его задача — «сгладить» импульсный сигнал с ПЧ, превратив его в чистую, плавную синусоиду, максимально приближенную к сетевой.

Принцип работы прост: катушка индуктивности (дроссель) сглаживает резкие скачки тока, а конденсатор шунтирует высокочастотные составляющие. В результате на клеммы двигателя поступает «очищенный» сигнал.

Ключевые преимущества установки синус-фильтра VEDA

Инвестиция в синус-фильтры для преобразователей частоты VEDA VDF окупается за счет предотвращения затрат на ремонт и потерь энергии.

Защита изоляции двигателя: Полное устранение пиковых перенапряжений. Это увеличивает срок службы двигателя на 30-50%, особенно при использовании длинных кабелей или старых двигателей.

Снижение акустического шума и вибраций: Двигатель перестает «пищать» на высокой частоте ШИМ. Уровень шума снижается на 10-15 дБ, что улучшает условия труда и снижает механический износ подшипников.

Уменьшение потерь и перегрева: Устранение гармоник снижает нагрев обмоток на 15-20%, что позволяет полнее использовать номинальную мощность двигателя или продлевает его ресурс.

Возможность использования стандартных двигателей: Отпадает необходимость покупать специальные «инверторные» двигатели с усиленной изоляцией для работы с ПЧ.

Увеличение максимальной длины кабеля: С фильтром можно безопасно прокладывать кабели длиной 300 метров и более без риска повреждения.

Другие критически важные силовые опции для преобразователей частоты VEDA VFD

Синус-фильтр — не единственный инструмент. Комплексный подход к защите включает:

1. Сетевые дроссели (Input Reactors): Устанавливаются на входе ПЧ. Защищают сам преобразователь от импульсных помех и скачков напряжения в сети, снижают уровень высших гармоник, «забрасываемых» ПЧ обратно в сеть (THDi). Это обязательный элемент при слабой или «загрязненной» сети.

2. Тормозные прерыватели и резисторы (Braking Units/Resistors): Позволяют эффективно рассеивать энергию, которая возвращается от двигателя в режиме торможения (например, в подъемных механизмах или центрифугах). Без них ПЧ может отключиться по аварии «Перенапряжение шины постоянного тока».

3. Фильтры ЭМС (RFI Filters): Подавляют высокочастотные радиопомехи, которые ПЧ может создавать в сети и которые мешают работе чувствительной электроники (датчиков, контроллеров, измерительных приборов).

4. Устройства плавного пуска для входного контактора (Soft Charge): Плавно заряжают конденсаторы в звене постоянного тока ПЧ при включении, устраняя броски тока и искрение контактов, что продлевает жизнь входному контактору.

Когда силовые опции становятся не опцией, а необходимостью?

Использование силовых опций для преобразователей частоты VEDA VFD перестает быть вопросом экономии и становится техническим требованием в следующих случаях:

Длина кабеля двигателя > 70 метров (обязателен синус-фильтр или моторный дроссель).

Использование старых или перемотанных двигателей, изоляция которых не рассчитана на импульсное напряжение.

Работа в чувствительных к шуму зонах (лаборатории, медицинские учреждения, офисы).

Наличие на одной линии с ПЧ чувствительного электронного оборудования (требуются сетевые дроссели и фильтры ЭМС).

Применение в системах с частыми торможениями или нагрузками в режиме генератора (необходимы тормозные модули).

Подключение к слабой или перегруженной сети (сетевые дроссели для защиты ПЧ).

Силовые опции — это не универсальные аксессуары, а точно рассчитанные компоненты. Неправильно подобранный фильтр может ухудшить работу системы или даже выйти из строя.

Ваш алгоритм действий: При формировании заказа на преобразователи частоты VEDA VFD предоставьте поставщику максимально полные данные о вашей системе: мощность и тип двигателя, планируемая длина кабеля, характер нагрузки (насос, вентилятор, конвейер, подъемник), особенности сетевого питания и наличие рядом чувствительной аппаратуры. На основании этих данных инженеры подберут необходимый комплект силовых опций. Попросите их включить в коммерческое предложение отдельной строкой обоснование выбора каждого компонента (например, «Сетевой дроссель 3% — для снижения THDi и защиты от сетевых помех»). Такой подход гарантирует, что вы покупаете не просто «железо», а готовое, надежное и долговечное решение.

Источник: СоюзЭлектроПривод
