Выбор неподвижной опоры для трубопровода: технические характеристики и рекомендации

В современных инженерных системах надежность работы трубопровода во многом зависит от правильно подобранных элементов фиксации. Особое место занимает неподвижная опора для трубопроводов, которая выполняет ключевую роль в удержании конструкции в заданном положении. Такие опоры применяются на разных участках магистрали и воспринимают значительные усилия, возникающие в процессе эксплуатации.

Если рассматривать устройство трубопроводов, становится понятно, что при изменении температуры и давления внутри системы возникают дополнительные нагрузки. Это связано с процессами температурных удлинений и температурных деформаций, которые могут привести к смещению или повреждению элементов. Именно поэтому неподвижные опоры используются для жесткой фиксации и ограничения перемещений.

В отличие от подвижных опор, которые допускают движение, неподвижные опоры полностью исключают смещение в определенном направлении. Они берут на себя как вертикальные нагрузки, так и горизонтальные нагрузки, обеспечивая устойчивость всей системы. В результате правильно установленная опора снижает риск возникновения аварий и продлевает срок службы трубопроводов.

Таким образом, опоры трубопроводов являются неотъемлемой частью любой инженерной системы. Их выбор и размещение должны выполняться с учетом всех факторов: от условий эксплуатации до характеристик среды. Только в этом случае можно обеспечить стабильную и безопасную работу всей конструкции.

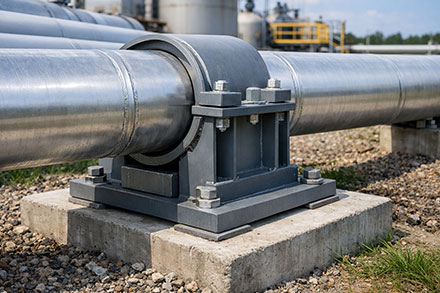

Что такое неподвижная опора трубопровода и какие функции она выполняет

Неподвижные опоры – это элементы, которые жестко фиксируют участки трубопроводов и не позволяют им смещаться под действием внешних и внутренних факторов. Такие опоры устанавливаются в ключевых точках системы, где требуется удержание трубы в строго заданном положении.

По своей сути, неподвижные опоры трубопроводов представляют собой конструктивные узлы, которые соединяются с трубой и передают нагрузку на основание. Это могут быть металлические конструкции, выполненные из стали, с использованием различных способов крепления, включая приварные или хомутами.

Основные функции неподвижных опор

Главная задача таких элементов – обеспечить стабильность системы. Они выполняют сразу несколько функций, без которых нормальная эксплуатация невозможна.

Ключевые функции:

фиксация трубы в нужном положении;

восприятие осевой нагрузки и других усилий;

ограничение перемещений при температурных деформациях;

распределение нагрузки на основание;

защита системы от разрушения.

Благодаря этому неподвижные опоры позволяют сохранить целостность всей системы даже при значительных нагрузках.

Как они работают в системе

В процессе работы трубопровода возникают силы, связанные с давлением, температурой и движением среды. В этих условиях опоры принимаю на себя часть нагрузки и передают её на фундамент или другие несущие элементы.

Особенно важно это в системах, где происходят изменения длины из-за температурных удлинений. В таких случаях неподвижные точки служат опорными базами, относительно которых происходит движение других элементов, включая скользящие опоры.

Конструктивные особенности

В зависимости от условий эксплуатации используются разные виды конструкций. Они могут отличаться по форме, способу крепления и материалам.

Основные варианты:

приварные конструкции;

хомутовые решения;

усиленные щитовые опоры;

элементы с дополнительной защитой от внешних воздействий.

Каждый вариант подбирается с учетом параметров системы, включая диаметр трубы, рабочую среду и условия эксплуатации.

Почему это важно

Без правильно подобранных элементов фиксации система становится уязвимой. Смещения, вибрации и неравномерные нагрузки могут привести к повреждениям и авариям.

Поэтому при проектировании важно учитывать:

характеристики среды;

возможные нагрузки;

особенности трассы;

требования к надежности.

В итоге неподвижные опоры трубопроводов являются ключевым элементом, который обеспечивает устойчивость, безопасность и долговечность всей системы.

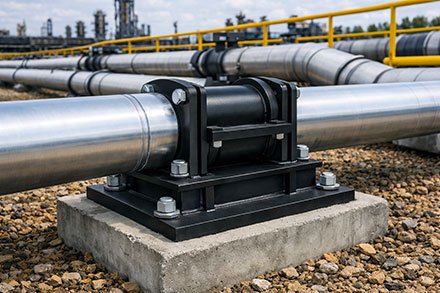

Какие виды неподвижных опор существуют и чем они отличаются

Неподвижные опоры применяются в системах трубопроводов для жесткой фиксации и распределения нагрузок. Несмотря на общую функцию, они отличаются по конструкции, способу крепления и области применения. Выбор конкретного решения зависит от условий эксплуатации, параметров среды и особенностей проекта.

Основные виды неподвижных опор

Существует несколько распространенных типов, которые используются в практике проектирования и монтажа.

Наиболее распространенные виды:

приварные – крепятся напрямую к трубе, обеспечивают максимальную жесткость;

хомутовые – фиксируются с помощью крепежных элементов, удобны при обслуживании;

усиленные – применяются на участках с повышенной нагрузкой;

щитовые опоры – используются для распределения нагрузки на большую площадь основания.

Каждый из этих типов выполняет одну задачу, но имеет свои характеристики и особенности применения.

Чем они отличаются

Различия между типами связаны с конструкцией и способом передачи нагрузки.

Основные отличия:

способ крепления (сварка или механическое соединение);

уровень воспринимаемой нагрузки;

возможность демонтажа и обслуживания;

условия эксплуатации (надземные или подземные трубопроводы).

Например, приварные опоры чаще применяются в стационарных системах, где требуется максимальная надежность. Хомутовые решения подходят для участков, где возможна замена или обслуживание.

Как выбрать подходящий тип

При выборе важно учитывать конкретные условия, в которых будут работать неподвижные опоры.

Стоит обратить внимание на:

уровень нагрузки и возможные деформации;

диаметр и материал трубы;

температурный режим и влияние среды;

требования к обслуживанию.

Также учитывается взаимодействие с другими элементами системы, такими как скользящие опоры, которые компенсируют перемещения.

Практическое значение

Правильно подобранные неподвижные опоры трубопроводов позволяют:

повысить надежность всей системы;

снизить риск аварий;

обеспечить равномерное распределение усилий.

В результате система работает стабильно, а срок службы трубопроводов увеличивается. Выбор конкретного типа должен основываться на расчетах и учитывать все особенности проекта.

Какие нагрузки воспринимает неподвижная опора и как это влияет на выбор

Неподвижные опоры в системах трубопроводов принимают на себя основные усилия, возникающие в процессе эксплуатации. От того, какие именно нагрузки действуют на систему, напрямую зависит выбор конструкции и её параметры.

В реальных условиях работы трубопровода нагрузки могут быть комплексными и изменяться со временем. Поэтому важно заранее учитывать все возможные факторы.

Основные виды нагрузок

Неподвижные опоры трубопроводов воспринимают сразу несколько типов усилий:

осевая нагрузка – возникает вдоль оси трубы при расширении или сжатии;

вертикальная нагрузка – связана с весом трубы, среды и изоляции;

горизонтальные нагрузки – появляются при изгибе, поворотах и внешних воздействиях;

усилия от температурных деформаций;

вибрационные воздействия при движении среды.

Такая совокупность факторов требует точного расчета и подбора надежных элементов.

Влияние температурных процессов

Одним из ключевых факторов являются изменения температуры. При нагреве или охлаждении трубы изменяют свою длину, что вызывает дополнительные усилия.

Это связано с:

температурными удлинениями;

внутренними напряжениями;

взаимодействием с другими элементами системы.

В таких условиях неподвижные опоры фиксируют отдельные точки и задают направление движения. Остальные участки могут компенсировать изменения с помощью подвижных опор и компенсаторов.

Как это влияет на выбор опоры

При выборе важно учитывать не только тип нагрузки, но и её величину. Ошибка на этом этапе может привести к перегрузке и повреждению системы.

Основные параметры выбора:

расчетные нагрузки и их направление;

диаметр и вес трубы;

условия эксплуатации (температура, среда, давление);

расстояние между точками фиксации.

Также учитывается взаимодействие с другими элементами, такими как скользящие опоры, которые обеспечивают компенсацию перемещений.

Практические рекомендации

Чтобы правильно подобрать опоры, важно:

провести точный расчет всех нагрузок;

учитывать особенности трассы и конфигурацию трубопроводов;

использовать решения, соответствующие нормам и стандартам;

предусмотреть запас прочности.

В результате грамотно выбранные неподвижные опоры трубопроводов обеспечивают устойчивость системы и защищают её от разрушения под действием нагрузок.

Нагрузки – это основной фактор, который определяет выбор конструкции. Чем точнее они учтены, тем надежнее будет работать система. Поэтому при проектировании важно уделять этому этапу особое внимание, чтобы обеспечить долговечность и безопасность эксплуатации трубопроводов.

Как выбрать неподвижную опору по диаметру трубы, материалу и условиям эксплуатации

Выбор опоры для систем трубопроводов – это задача, которая требует учета сразу нескольких параметров. Ошибка на этом этапе может привести к деформациям, снижению надежности и даже авариям. Поэтому неподвижные опоры подбираются не только по типу, но и по конкретным характеристикам системы.

Учет диаметра трубы

Первый и базовый параметр – это диаметр трубы. От него зависит, какие опоры смогут обеспечить надежную фиксацию.

Важно учитывать:

внешний диаметр и размеры;

толщину стенки;

вес трубы с учетом среды.

Чем больше диаметр, тем выше нагрузки, а значит, требуется более усиленная конструкция. В некоторых случаях применяются решения с увеличенной площадью контакта, чтобы равномерно распределить усилие.

Выбор по материалу

Материал играет ключевую роль в долговечности. Неподвижные опоры трубопроводов чаще всего изготавливаются из стали, так как она выдерживает значительные нагрузки и устойчива к внешним воздействиям.

Основные варианты:

стальные конструкции для стандартных условий;

изделия из углеродистой стали для высоких нагрузок;

решения с дополнительной защитой от коррозии.

Также важно учитывать совместимость материалов трубы и опоры, чтобы избежать дополнительных напряжений.

Условия эксплуатации

Не менее важно учитывать среду, в которой будут работать системы. Именно условия эксплуатации часто становятся решающим фактором.

Ключевые параметры:

уровень температуры и её перепады;

наличие влаги или агрессивной среды;

тип прокладки (надземные или подземные трубопроводы);

воздействие внешних факторов.

В сложных условиях применяются неподвижные опоры с дополнительной защитой или усиленной конструкцией.

Связь с другими элементами системы

Выбор опор неразрывно связан с остальными компонентами. В системе всегда работают разные элементы, включая скользящие опоры, которые обеспечивают перемещения.

При проектировании важно:

учитывать взаимодействие всех узлов;

правильно определить расстояние между точками фиксации;

предусмотреть зоны компенсации.

Это позволяет системе работать стабильно и без перегрузок.

Практические рекомендации

Чтобы сделать правильный выбор, стоит придерживаться следующих принципов:

выполнить точный расчет параметров;

учитывать реальные условия эксплуатации;

выбирать продукцию с подтвержденными характеристиками;

соблюдать требования нормативов.

Грамотно подобранные неподвижные опоры обеспечивают устойчивость всей системы и продлевают срок службы трубопроводов.

Ошибки при выборе и установке неподвижных опор трубопроводов

Даже при качественном проекте ошибки в подборе и монтаже могут снизить эффективность всей системы. Неподвижные опоры должны подбираться и устанавливаться с учетом расчетных параметров, иначе возрастает риск деформаций и аварий.

Ошибки на этапе выбора

Неправильный подбор – одна из самых частых причин проблем в эксплуатации трубопроводов.

Основные ошибки:

выбор без учета реальных нагрузок;

игнорирование условий среды и температурных воздействий;

использование неподходящих материалов или конструкций;

отсутствие точного расчета.

В результате опоры могут не справляться со своими функциями, что приводит к перераспределению усилий и повреждениям.

Ошибки при проектировании

На этапе проектирования важно учитывать взаимодействие всех элементов системы. Нарушение логики размещения приводит к перегрузкам.

Частые проблемы:

неправильно заданное расстояние между точками фиксации;

отсутствие учета температурных деформаций;

игнорирование роли подвижных опор;

ошибки в схеме расположения.

Такие недочеты приводят к тому, что неподвижные опоры трубопроводов начинают воспринимать избыточные нагрузки.

Ошибки при монтаже

Даже правильно подобранные элементы могут работать неправильно при нарушении технологии установки.

Типичные ошибки:

неточная установка относительно оси трубы;

слабое или неравномерное крепление;

нарушение геометрии конструкции;

отсутствие контроля после монтажа.

В таких случаях опоры не обеспечивают надежной фиксации, а система начинает работать с отклонениями.

Последствия ошибок

Ошибки в выборе и установке напрямую влияют на состояние трубопроводов.

Возможные последствия:

появление трещин и деформаций;

ускоренный износ элементов;

снижение надежности системы;

риск аварий и внепланового ремонта.

Особенно это критично на участках с высокими нагрузками и сложными условиями эксплуатации.

Как избежать ошибок

Чтобы обеспечить корректную работу системы, важно соблюдать базовые рекомендации:

выполнять точный расчет параметров;

учитывать все условия эксплуатации;

использовать проверенные решения и продукцию;

контролировать качество установки.

Грамотный подход позволяет обеспечить стабильную работу трубопроводов, а неподвижные опоры в этом случае полностью выполняют свои функции.

Если учитывать все параметры и соблюдать требования, опоры будут работать эффективно, обеспечивая безопасность и долговечность всей системы.

Источник: Метинвест-Сервис
