Как выбрать программируемое реле для локальных систем: полное руководство

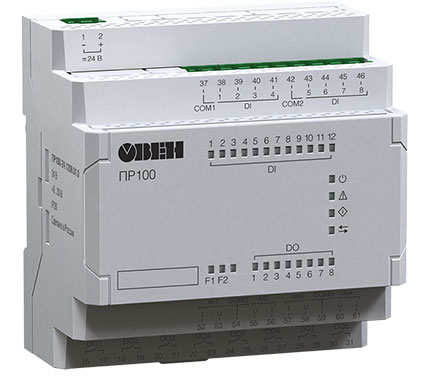

ПР100 компактное программируемое реле для локальных систем автоматизации

Современное производство немыслимо без автоматизации. Однако перед инженерами и технологами часто встает дилемма: использовать дорогостоящую и избыточную по функционалу промышленную логику или же ограничиться простыми релейно-контакторными схемами. Решение находится посередине — программируемое реле (ПР). Это устройство, по сути, является упрощенным программируемым логическим контроллером (ПЛК), оптимизированным для выполнения задач локальной автоматизации. Оно идеально подходит для управления отдельными станками, насосными станциями, системами вентиляции или конвейерными линиями. В этой статье мы разберем ключевые параметры выбора, чтобы вы могли принять взвешенное решение. В частности, рассмотрим такой востребованный вариант, как Овен ПР100, который зарекомендовал себя в качестве надежного решения для малых и средних систем автоматизации.

Почему программируемое реле, а не ПЛК?

Главное отличие ПР от полноценного ПЛК — это упрощенная среда программирования и ограниченный набор функций. Если вам нужно управлять насосом по уровню, включать освещение по расписанию или контролировать работу упаковочной машины, программируемое реле будет оптимальным выбором. Оно проще в настройке, не требует глубоких знаний языков программирования (часто используется FBD или LAD), и, что немаловажно, стоит значительно дешевле. ПЛК же оправдан там, где требуется сложная математическая обработка, работа с большими массивами данных, поддержка промышленных сетей (Profinet, EtherCAT) и высокое быстродействие. Таким образом, выбор между ПР и купить ПЛК https://owen.by/plk-i-programmiruemye-ustrojstva.html который стоит для сложных задач, определяется исключительно сложностью алгоритма управления.

Ключевые критерии выбора программируемого реле

Чтобы не ошибиться с выбором, необходимо оценить несколько критических параметров. Рассмотрим их подробно.

1. Количество и тип входов/выходов (I/O)

Это, пожалуй, самый важный критерий. Подсчитайте, сколько датчиков (концевые выключатели, кнопки, датчики уровня, температуры) и исполнительных механизмов (пускатели, клапаны, индикаторы) вам нужно подключить. Различают:

Дискретные входы/выходы: Работают с сигналами типа «включено/выключено». Стандартные значения — 24V DC или 230V AC.

Аналоговые входы/выходы: Позволяют обрабатывать непрерывные сигналы (0-10V, 4-20 мА) от датчиков температуры, давления, уровня. Если в вашей системе есть такие датчики, обязательно выбирайте реле с аналоговыми входами. Например, овен ПР100 имеет модификации как с дискретными, так и с аналоговыми входами, что расширяет его применение.

Важно помнить: количество входов часто можно расширить с помощью дополнительных модулей расширения, но это увеличивает стоимость и сложность системы. Лучше сразу выбирать реле с запасом по I/O.

2. Напряжение питания и тип корпуса

Программируемые реле выпускаются для питания от 24V DC (безопасное напряжение, часто используется в шкафах управления) или от 220V AC (прямое включение в сеть). Выбор зависит от условий эксплуатации. Корпус может быть:

Моноблочный: Все входы и выходы находятся в одном корпусе. Компактно, но ограничено по расширению.

Модульный: Состоит из базового блока (ЦПУ) и подключаемых модулей ввода/вывода. Гибкость, но больше места в шкафу.

3. Среда программирования и возможности коммуникации

Большинство современных ПР программируются через USB-кабель с помощью бесплатного ПО. Обратите внимание на наличие встроенного дисплея и клавиатуры — это упрощает настройку и мониторинг на месте. Для интеграции в более крупную систему может потребоваться поддержка интерфейсов RS-485 (Modbus) или Ethernet. Если вы планируете связывать несколько реле или подключать их к SCADA-системе, наличие этих интерфейсов обязательно.

4. Условия эксплуатации

Оцените рабочую температуру окружающей среды, влажность и наличие вибраций. Для использования в неотапливаемых помещениях или на улице выбирайте реле с расширенным диапазоном температур (например, от -20 до +55°C). Степень защиты корпуса (IP) также важна: для установки в чистом помещении подойдет IP20, для агрессивной среды — IP54 и выше.

Пошаговый алгоритм выбора

1. Определите задачу: Составьте четкий алгоритм работы. Что и когда должно включаться/выключаться? Какие датчики задействованы?

2. Составьте спецификацию I/O: Перечислите все входные сигналы (датчики, кнопки) и выходные (исполнительные механизмы). Укажите их тип (дискретный/аналоговый) и параметры (напряжение, ток).

3. Оцените среду: Где будет установлено реле (в шкафу, на DIN-рейку, на панели)? Каковы температура, влажность, уровень помех?

4. Выберите производителя и модель: Исходя из предыдущих пунктов. Для локальных систем отлично подходят решения от ОВЕН, Schneider Electric, Siemens LOGO! и других. Убедитесь, что выбранная модель имеет необходимые возможности расширения.

5. Проверьте наличие: Уточните, можно ли плк купить или программируемое реле нужной модификации у официальных дистрибьюторов, чтобы избежать подделок и получить гарантию.

Заключение

Выбор программируемого реле для локальной системы автоматизации — это ответственная задача, от которой зависит надежность и эффективность работы оборудования. Ключевыми факторами являются точный расчет количества и типа входов/выходов, условия эксплуатации и необходимые коммуникационные возможности. Не стремитесь купить самое дорогое устройство — часто функционала недорогого, но правильно подобранного реле, такого как овен ПР100, с запасом хватает для решения 90% задач локального управления. Если вы сомневаетесь в выборе, обратитесь за консультацией к специалистам-интеграторам, которые помогут подобрать оптимальное решение под ваши конкретные задачи и условия. Помните: грамотно спроектированная система на программируемом реле — это баланс между стоимостью, функциональностью и надежностью.
