Резиновые компенсаторы для трубопроводов: характеристики, подбор и эксплуатация

При работе насосных станций, тепловых пунктов и промышленных установок трубопроводы испытывают вибрационные, температурные и механические нагрузки. Для снижения их воздействия применяют резиновые компенсаторы — гибкие соединительные элементы, которые устанавливают между участками трубопроводной системы или непосредственно возле оборудования.

Резиновый компенсатор помогает уменьшить передачу вибрации, компенсировать предусмотренные конструкцией перемещения и снизить нагрузку на присоединительные узлы. Такие изделия востребованы в системах водоснабжения, отопления, промышленного водооборота и на предприятиях различных отраслей.

Эффективность оборудования зависит от правильного выбора конструкции, материала эластомерной части и присоединительных параметров. При проектировании необходимо учитывать не только диаметр трубопровода, но и рабочее давление, температуру, свойства транспортируемой среды и особенности монтажа.

Для чего устанавливают резиновые компенсаторы в инженерных системах

Трубопровод представляет собой связанную конструкцию, в которой динамические нагрузки могут передаваться от одного элемента к другому. Работа насосов, электродвигателей и другого оборудования сопровождается вибрацией, которая распространяется по трубам, опорам и строительным конструкциям.

Гибкий резиновый компенсатор создаёт эластичный участок соединения, позволяющий уменьшить передачу части этих воздействий. Одновременно он способен воспринимать определённые перемещения трубопровода, если они находятся в пределах допустимых характеристик изделия.

Снижение вибрационной нагрузки

Вибрация возникает при работе насосов, компрессоров, вентиляционных установок и других механизмов. Если оборудование жёстко соединено с трубопроводом, колебания могут передаваться на соседние участки системы.

Установка резинового компенсатора в подходящем месте помогает снизить передачу вибрации. Это особенно актуально для насосных станций, циркуляционных контуров и технологических линий, где динамические воздействия сопровождают рабочий процесс.

При этом компенсатор не заменяет виброизоляционные основания, балансировку оборудования и правильное устройство трубопроводных опор. Для достижения требуемого результата необходимо учитывать всю систему в комплексе.

Компенсация перемещений трубопровода

Изменение температуры рабочей среды может приводить к удлинению или сокращению труб. Дополнительные перемещения возникают при монтаже, работе оборудования и изменении внешних условий.

Резиновый компенсатор способен воспринимать осевые, поперечные или угловые перемещения в пределах, установленных производителем. Это позволяет уменьшить воздействие некоторых деформаций на соединения и подключённые агрегаты.

Допустимая величина перемещений зависит от конструкции, диаметра, давления и других характеристик изделия. Использовать компенсатор для устранения значительных несоосностей или ошибок монтажа нельзя.

Защита соединительных узлов

При определённых условиях гибкая вставка помогает уменьшить передачу механических воздействий на фланцевые соединения оборудования. Это особенно важно на участках возле насосов, где динамические нагрузки могут сочетаться с изменениями рабочего режима.

Однако резиновый компенсатор не устраняет необходимость в правильном расположении опор, направляющих и неподвижных креплений. Если трубопровод смонтирован с нарушениями или испытывает чрезмерные нагрузки, гибкий элемент может быстро выйти из строя.

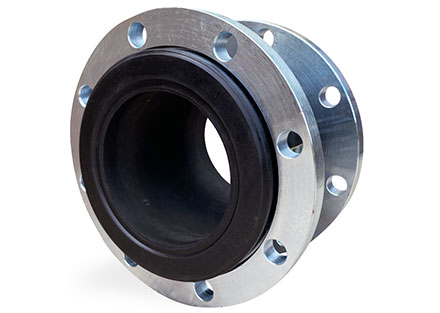

Конструкция фланцевого резинового компенсатора

Одним из распространённых исполнений является резиновый компенсатор с фланцевым присоединением. Его устанавливают между ответными фланцами трубопровода или оборудования.

Конструкция предусматривает эластомерную часть, воспринимающую деформации, и присоединительные элементы, обеспечивающие соединение с трубопроводной системой. В зависимости от модели гибкая часть может иметь внутренние армирующие слои, повышающие устойчивость к рабочему давлению.

Основные элементы изделия выполняют разные функции:

Эластомерная оболочка обеспечивает гибкость и контакт с транспортируемой средой.

Армирование повышает прочность конструкции и помогает воспринимать давление.

Присоединительные фланцы обеспечивают монтаж между элементами трубопровода.

Дополнительные ограничители, если они предусмотрены конструкцией, ограничивают определённые перемещения.

Конкретное устройство зависит от назначения компенсатора. Поэтому при закупке необходимо изучать технический паспорт, а не ориентироваться исключительно на внешний вид изделия.

Как подобрать компенсатор по рабочим параметрам

При выборе резинового компенсатора необходимо сопоставить характеристики изделия с условиями эксплуатации трубопроводной системы. Ошибки на этом этапе могут привести к утечкам, разрушению эластомерной части и незапланированному ремонту.

Диаметр условного прохода

Условный проход обозначают символами Ду или DN в зависимости от применяемой системы обозначений. Этот параметр используют для согласования компенсатора с трубопроводом.

При выборе важно учитывать не только условный диаметр, но и присоединительные размеры фланцев. Проверяют расположение крепёжных отверстий, их количество, размеры и соответствие ответным фланцам.

Даже при совпадении Ду компенсатор может не подходить к конкретному трубопроводу из-за различий в исполнении присоединительных элементов.

Номинальное давление

Параметр Ру или PN используют для обозначения номинального давления в соответствии с применяемыми стандартами. При выборе необходимо учитывать давление в системе, возможные скачки и условия работы оборудования.

Допустимое давление резинового компенсатора может зависеть от температуры. Поэтому нельзя выбирать изделие только по маркировке Ру или PN, не проверив характеристики при фактическом рабочем режиме.

Для систем с гидравлическими ударами и переменными нагрузками требуется дополнительная оценка условий эксплуатации.

Температура рабочей среды

Температура влияет на эластичность, прочность и долговечность резины. При выходе за пределы установленного диапазона материал может ускоренно стареть, терять первоначальные свойства и повреждаться.

Для горячей воды, теплоносителя и технических жидкостей следует выбирать изделия, рассчитанные на соответствующую температуру. Если температура изменяется в течение рабочего цикла, необходимо учитывать весь диапазон, а не только среднее значение.

Химический состав транспортируемой среды

Совместимость материала с рабочей средой — одно из основных условий надёжной эксплуатации. Резиновые смеси отличаются стойкостью к маслам, воде, растворам химических веществ и другим компонентам.

При выборе необходимо уточнять, допускается ли контакт конкретного эластомера с транспортируемой жидкостью при заданной температуре. Для сложных технологических сред следует запрашивать подтверждение совместимости у производителя.

NBR или EPDM: какой материал выбрать

Для изготовления резиновых компенсаторов применяют разные эластомерные смеси. Среди распространённых вариантов — NBR и EPDM. Они отличаются химическими и физическими свойствами, поэтому предназначены для разных условий эксплуатации.

Компенсаторы из резины NBR

NBR — бутадиен-нитрильный каучук, который используют при производстве изделий, для которых важна стойкость к определённым маслам и нефтепродуктам.

Такие компенсаторы могут применяться в соответствующих технологических системах, если характеристики конкретной резиновой смеси подходят для рабочей среды.

Перед покупкой необходимо проверить:

совместимость с конкретным типом масла или нефтепродукта;

допустимую рабочую температуру;

номинальное давление;

ограничения по продолжительности контакта со средой;

требования производителя к монтажу и эксплуатации.

Обозначение NBR само по себе не гарантирует совместимость со всеми нефтепродуктами и химическими составами.

Компенсаторы из резины EPDM

EPDM — этилен-пропилен-диеновый каучук, широко применяемый в инженерных системах с водой и некоторыми водными растворами. Многие составы EPDM обладают хорошей устойчивостью к воздействию влаги, озона и атмосферных факторов.

Резиновые компенсаторы из EPDM могут использоваться в системах водоснабжения, циркуляции воды и других подходящих технологических контурах при соблюдении установленных ограничений.

При выборе следует учитывать температуру среды, давление и наличие химических добавок. EPDM обычно не подходит для многих масел и углеводородов, поэтому применение в таких условиях требует отдельного подтверждения совместимости.

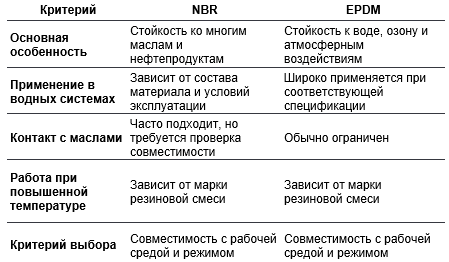

Сравнение материалов

Окончательное решение принимают по технической документации на конкретное изделие. При одинаковом обозначении эластомера свойства продукции разных производителей могут отличаться.

Где востребованы резиновые компенсаторы

Область применения оборудования определяется конструкцией трубопроводной системы и характеристиками рабочей среды.

Насосные станции. Компенсаторы устанавливают на подходящих участках для снижения передачи вибрации и уменьшения динамического воздействия на трубопровод.

Системы отопления. Оборудование применяют в соответствующих температурных режимах для компенсации предусмотренных конструкцией перемещений и снижения вибрационной нагрузки.

Промышленные предприятия. Компенсаторы используют в системах технического водоснабжения, циркуляции жидкостей и других технологических коммуникациях.

Объекты водоподготовки. Гибкие соединения могут применяться в трубопроводах, обслуживающих фильтры, насосы и отдельные технологические установки, если материал совместим с рабочей средой.

Системы охлаждения. Компенсаторы используют в подходящих контурах охлаждения промышленного оборудования, учитывая состав жидкости, температуру и давление.

В каждом случае необходимо выбирать модель с параметрами, соответствующими конкретной системе. Универсального компенсатора, одинаково подходящего для всех сред и режимов, не существует.

Монтаж и эксплуатация: что важно учитывать

Правильная установка влияет на работоспособность компенсатора не меньше, чем качество самого изделия. Перед монтажом необходимо проверить состояние гибкой части, соответствие размеров и отсутствие повреждений.

Фланцы трубопровода должны быть правильно расположены относительно друг друга. Нельзя принудительно стягивать их крепежом, используя компенсатор для устранения значительных монтажных отклонений.

При установке необходимо соблюдать следующие требования:

1. Проверить соответствие изделия проекту и условиям эксплуатации.

2. Убедиться в наличии необходимых опор и креплений трубопровода.

3. Проверить соосность присоединительных фланцев.

4. Использовать подходящий крепёж и соблюдать рекомендованную последовательность затяжки.

5. Не допускать перекручивания, чрезмерного растяжения или сжатия гибкой части.

6. Проверить герметичность соединений после завершения монтажа.

Если предусмотрены ограничительные тяги или другие дополнительные элементы, их устанавливают в соответствии с документацией производителя.

В процессе эксплуатации следует регулярно осматривать компенсатор. Особое внимание уделяют состоянию резины, наличию трещин, вздутий, деформаций и признаков утечки. При обнаружении повреждений необходимо оценить возможность дальнейшей безопасной работы и при необходимости заменить изделие.

Почему важно правильно выбрать поставщика

При закупке резиновых компенсаторов необходимо оценивать не только стоимость оборудования, но и полноту технической информации. Для правильного подбора важны сведения о материалах, присоединительных размерах, рабочем давлении, температуре и допустимых перемещениях.

Перед оформлением заказа рекомендуется уточнить:

доступные диаметры условного прохода;

варианты номинального давления;

материалы эластомерной части;

исполнение и размеры фланцев;

допустимые параметры рабочей среды;

наличие технического паспорта и эксплуатационной документации;

требования к транспортировке, хранению и монтажу.

Для промышленных объектов особенно важно, чтобы характеристики поставляемого изделия соответствовали проектной документации. Это позволяет избежать несовместимости с трубопроводом и снизить риск преждевременного выхода оборудования из строя.

Часто задаваемые вопросы

Можно ли установить резиновый компенсатор непосредственно возле насоса?

Да, если конструкция системы и документация производителя допускают такое размещение. При этом необходимо учитывать схему опор, нагрузки на патрубки насоса, вибрационные характеристики и требования к монтажу.

Подходит ли резиновый компенсатор для постоянной работы под давлением?

Да, если изделие рассчитано на соответствующие рабочее давление, температуру и транспортируемую среду. Эксплуатация за пределами установленных параметров может привести к повреждению компенсатора.

Как определить подходящее исполнение по Ру?

Необходимо знать рабочее давление системы, учитывать возможные переходные процессы и проверять паспортные характеристики компенсатора. Маркировка номинального давления не отменяет ограничений, связанных с температурой и условиями эксплуатации.

Что влияет на срок службы резинового компенсатора?

На долговечность влияют химический состав среды, температура, давление, интенсивность вибрации, величина перемещений, качество монтажа и условия хранения изделия до установки.

Можно ли повторно использовать демонтированный компенсатор?

Возможность повторного использования зависит от состояния изделия и требований производителя. Если имеются повреждения, признаки старения или сомнения в сохранности конструкции, безопаснее заменить компенсатор новым.

Заключение

Резиновые компенсаторы применяют для снижения передачи вибрации, компенсации допустимых перемещений и уменьшения механических воздействий в трубопроводных системах. Они востребованы на насосных станциях, в системах отопления, водоснабжения, охлаждения и промышленных технологических линиях.

При выборе оборудования необходимо учитывать диаметр условного прохода, номинальное давление, температурный режим, конструкцию фланцев и химическую совместимость эластомера. Особое внимание следует уделять выбору между материалами NBR и EPDM, поскольку их свойства и области применения различаются.

Комплексный подход к подбору, монтажу и обслуживанию компенсаторов позволяет обеспечить надёжную работу трубопровода и снизить вероятность внепланового ремонта.

Источник: ПК «ВекторПлюс
