Изготовление труб оребренных включает накатку рифлений на исходных трубах и спиральную навивку ленты L – образного сечения.

Зарубежными аналоги - оребренные трубы фирм Spiro Gilles (Франция), GEA (Германия), McElroy (США).

- - - - - - -

Новизна – это способ гибки спирали, заключающийся в приложении к плоскости ленты аксиального давления и крутящего момента. Одновременно с гибкой выполняется вдавливание малой полки L – образной спирали в рифления на трубе, что обеспечивает надежный механический и тепловой контакт и выгодно отличает эти трубы оребренные и технологию от зарубежных аналогов, в которых прикатка полки спирали осуществляется роликом после формирования витка спирали.

По сравнению с зарубежными аналогами новая технология, по которой изготавливаются, трубы оребренные имеет ряд преимуществ:

более надежный контакт оребрения с трубой т.к. одновременно с гибкой происходит вальцовка малой полки L – образной спирали в рифления на трубе;

увеличение площади теплообмена (до 15%) при равных геометрических параметрах, связанное с особенностями технологии за счет наличия кольцевого участка рифленой поверхности на одной из сторон витка спирали, что в конечном итоге повышает коэффициент оребрения ?.

Впервые эта технология и оборудование, в котором используются трубы оребренные, были освоены и использовались Таллиннским машиностроительным заводом с 1980 г.

Соответствие оребренных трубных изделий действующим стандартам подтверждено испытаниями, проводившимися в Архангельском ГТУ, Харьковском НИПКТИ, ВНИИЭТО г. Москва и других организациях, где испытывались трубы оребренные изготовленные по этой технологии.

- - - - - - -

Трубы оребренные спирально навивные, их основное преимущество новой металлосберегающей технологии по сравнению с традиционной поперечно-винтовой прокаткой на станах ХПРТ заключается в существенном снижении расхода материала оребрения. Например, для биметаллической трубы с коэффициентом оребрения ? = 22 (d трубы = 25, D оребрения = 57, t шаг = 2,5) норма расхода алюминия в два раза меньше, экономия составляет 0,8 кг на 1 п.м. трубы.

Трубы оребренные спирально навивные значительно дешевле аналогичной продукции других предприятий.

Оребренные трубы спирально навивные используются в ОАО «Ангарская нефтехимическая компания», ОАО «Уфанефтехим», ОАО «ОЭМК», ОАО «НЛМК» и других предприятиях.

Изготавливаемые по такой технологии оребренные трубы применяются в теплообменных устройствах различного назначения: аппараты воздушного охлаждения АВО, калориферы, конвекторы, маслоохладители, радиаторы, теплоутилизаторы, ТЭНы, воздухоохладители.

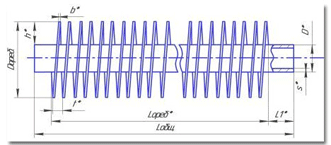

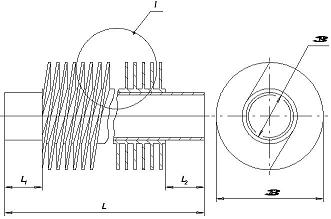

Параметры труб

Материал трубы - сталь, медь, латунь, алюминий.

Материал оребрения - лента из алюминия, меди.

Длина труб до 12 м.

Как правило, алюминиевое оребрение – лента А5М по ГОСТ 13726-97 толщиной 0,4 мм.

При равных температурных условиях эксплуатации спирально-навивные оребренные трубы более предпочтительны, чем трубы оребренные выполненные ВЧ сваркой.

В качестве исходных, могут быть использованы холоднодеформированные трубы по ГОСТ 550-75, ГОСТ 9567-75, ГОСТ 8734-75, ТУ 14-3Р-55-2001 не имеющие окалины.

Тогда как оребренные трубы, изготовленные высокочастотной прикорневой сваркой стальной ленты к трубе, подвергаются разогреву до высоких температур, приводящему к окалинообразованию и последующей коррозии снижающей срок их службы.

По требованию заказчика выполняется оребрение с полным перекрытием межреберного пространства алюминиевой лентой, что защищает стальную трубу от атмосферного воздействия.

Спирально-навивные оребренные трубы имеют ряд преимуществ перед трубами изготовленными холодной прокаткой (ХПРТ).

Анализ полученных данных показывает, что 1 кг металла труб с навивными ребрами отводит теплоты в 1,38 раза больше по отношению к такому же показателю для труб оребренных накатанными ребрами. Эффективность использования единицы конструктивного объема теплообменника, где использованы спирально-навивные трубы оребренные на 17% превышают эту характеристику для накатанных труб.

Сопоставления по тепловому потоку, массовой и объемным характеристикам показали, что при равных затратах мощности на перемещение воздуха через секции наилучшие показатели характерны для труб, оребренных навитыми ребрами. Полученный вывод является основанием для изменения технической политики в области проектирования и выбора направлений совершенствования отечественных аппаратов воздушного охлаждения на ближайшую перспективу [* стр. 266,267].

В данной статье рассмотрены основные аспекты изготовления и преимущества технологии.

Трубы оребренные спирально навивные представляются компанией МеталлЭкспортПром.

* Кунтыш В.Б., Кузнецов Н.М. Тепловой и аэродинамический расчеты оребренных теплообменников воздушного охлаждения. – СПб.: Энергоатомиздат. Санкт-Петербург. 1992.
