Как правильно измерить твёрдость металла с помощью твердомера?

Смотреть видео

Подготовка к замерам

• Подключить датчик к электронному блоку твердомера ТКМ.

• Включить прибор нажатием соответствующей кнопки.

• Выбрать шкалу измерения: HB, HV, HRC.

• Подготовить объект контроля к замеру. Его поверхность должна быть сухой, очищенной от окалины, ржавчины, пыли, грязи и обезжиренной.

• Определить зону проведения замера. Нельзя проводить замеры ближе 5 мм от края изделия; каждый новый замер должен проводится на расстоянии не менее 1 мм от предыдущих отпечатков.

Проведение замера ультразвуковым датчиком

• Установить датчик на объект контроля перпендикулярно поверхности. Максимально допустимое отклонение – 15 градусов.

• Плавно нажимая на корпус датчика, вдавить алмазный наконечник в контролируемую поверхность, удерживая его двумя руками. Раскачивания и изменение расположения датчика в процессе измерения недопустимы.

• Зафиксировать датчик в статичном положении до звукового сигнала электронного блока.

• Сразу после звукового сигнала датчик нужно поднять в воздух от поверхности контролируемого объекта.

• Зафиксировать результат замера, который появится на дисплее твердомера примерно через 1 секунду.

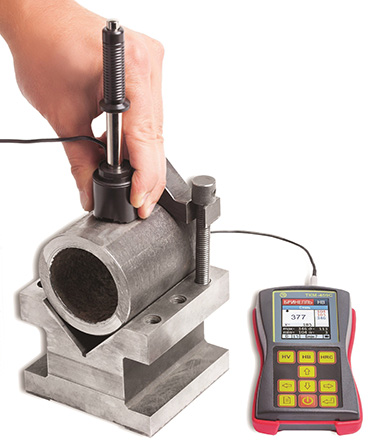

Ультразвуковой твердомер ТКМ-459C-Машпроект

Чтобы избежать некорректных результатов, обратите внимание на наиболее распространённые ошибки

• Чиркать датчиком по поверхности объекта. Это может привести к повреждению (сколу) алмаза и выходу прибора из строя. Твердомеры ТКМ с неисправностями, которые вызваны сколом алмазного наконечника датчика, гарантийному ремонту не подлежат!

• Раскачивать датчик в процессе замера. Нажатие должно быть плавным и строго перпендикулярным к поверхности контролируемого изделия.

• Оставлять датчик на поверхности объекта после завершения замера. Датчик обязательно должен быть поднят в воздух после звукового сигнала. В противном случае электронный блок выдаст ошибку.

• Нарушать требования к объекту контроля. Важно, чтобы объект соответствовал всем предъявляемым к нему требованиям по массе, толщине и шероховатости.
